MessageSujet: Zones aériennes 2009   Jeu 5 Mar - 20:59

Article publié dans le Cabri'Air News n°20 de Décembre 2008

Plutôt que des explications complètes sur le fonctionnement des espaces aériens, qui imposerait une longue entrée en matière, cette présentation a pour objectif de donner des informations pratiques sur l'espace aérien de notre zone de vol.

Attention toutefois à la fiabilité de ces informations : les espaces aériens sont régulièrement modifiés (une nouvelle carte des espaces est éditée chaque année vers le mois d'avril) … et une erreur est toujours possible … reportez-vous donc aux sources pour vérifier ces informations !

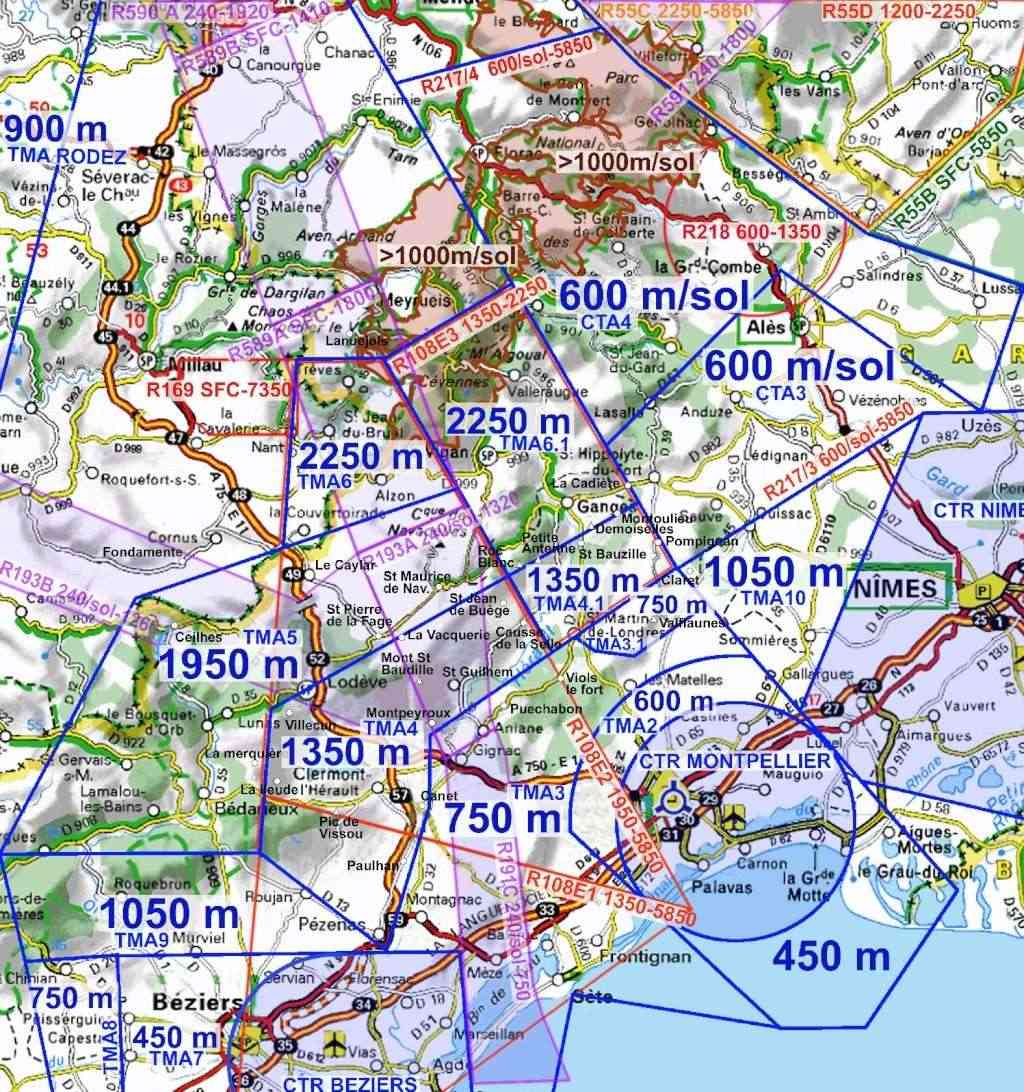

Pour arriver à lire - et comprendre - l'article, télécharger et imprimez en grand la carte ci-jointe.

Indication des altitudes

Sauf indication contraire, les altitudes indiquées sont des altitudes par rapport au niveau de la mer (AMSL = Above Médium Sea Level). Dans les cas contraires, lorsqu'il s'agit d'altitudes par rapport au niveau du sol (ASFC = Above SurFaCe), la mention "/sol" figure à la suite de l'altitude.

Pour des questions de facilité de lecture et de mémorisation, et en raison de notre manque d'expérience dans la manipulation des pieds (il faudrait déjà revoir l'affichage de nos varios), les indications d'altitude sont exprimées en mètres et sont "fixes" …

En réalité, dans le domaine aéronautique, les altitudes correspondent à une différence d'altitude en pieds au-dessus de la surface isobare 1013,25 hPa (pression moyenne au niveau de la mer). Mais la pression changeant en permanence, les altitudes réelles ne sont donc pas fixes et varient en fonction de la pression atmosphérique du moment ... les altitudes AMSL indiquées sur la carte ne sont donc pas parfaitement exactes !

Les TMA, CTA et CTR

En bleu, les limites des TMA (TerMinal control Aréa : zones de protection pour la descente et la montée des avions vers l'aéroport) et CTA (Control Trafic Area : idem TMA mais peut être gérées par des organisme différents), avec indication des altitudes maximum autorisées et le nom de ces différentes zones (ex : Pézenas - TMA4 : plaf 1350 m maximum ; La Couvertoirade - TMA6 : 2250 m maximum ; St Hippolyte du fort - CTA3 : 600m/sol). Ces restrictions sont valables tous les jours à toute heure. Une petite particularité concernant les CTA (CTA3 et 4 à l'est de la Seranne) : celles-ci sont parfois désactivées les week-ends et jours fériés … mais seule un contact avec l'autorité de contrôle de la zone permet de le savoir.

Les CTR (avec un fond bleu) (Control Traffic Region : zones englobant les trajectoires de décollage et d'atterrissage des aéronefs dans la circulation d'aérodrome) nous sont strictement interdites d'accès.

Les zones réglementées

Pour chaque zone figure son nom, et les altitudes du plancher et du plafond de la zone. Par exemple, la zone correspondant au camp militaire du Larzac est la zone R169. Elle démarre de la surface du sol et s'étend jusqu'à 7350 m d'altitude (excusez du peu !).

Le réseau RTBA

En violet léger, les zones réglementées composant le Réseau Très Basse Altitude (RTBA). Ces zones sont dédiées au déroulement de vols militaires à très grande vitesse à basse altitude, au cours desquels le principe "voir et éviter" n'est pas applicable. Ces zones ne sont pas actives en permanence : elles sont "activables" tous les jours sauf les week-ends et jours féries, de 8H00 à 10H00 UTC, et le jeudi du coucher du soleil à 23H00 UTC (le tout à décaler + 1 heure en hiver). Leur activation est annoncée sur le site du Service d'Information Aéronautique (SIA) et par le répondeur de la Direction de la Circulation Aérienne Militaire (DIRCAM) (cf Ou s'informer).

Dans la pratique, ces zones nous concernent peu, dans la mesure où elles ne sont pas activables à nos heures habituelles de vol (après 12H en heure locale et avant le coucher du soleil).

Le camp militaire du Larzac

La R169 (en rouge) est une zone dédiée aux tirs (canons, mortiers, explosifs, armes légères d'infanteries) et aux vols de drones. Son activation est annoncée sur le site du SIA et par le répondeur de la DIRCAM (cf Ou s'informer).

Le Parc National des Cévennes

Le Parc des Cévennes (en marron) est interdit de survol en dessous de 1000 m /sol, à toute heure et tous les jours. Donc, si vous voulez survoler l'Aigoual (altitude 1567 m), vous devez passer à 2567 m minimum … sauf que la TMA 6.1 vous empêche de monter à une telle altitude !

La zone R218

La R218 est dédiée à l'activité vélivole autour de l'aéroport de la Grand Combe. Elle est activable en journée et son activation ne peut être connue que par un contact avec les autorités de contrôle de cette zone.

Les autres zones réglementées

Les autres zones sont dédiées soit aux vols d'essais et tactiques, aux vols de drones et à des activités de défense spécifiques (R108E1, R108E2 et R108E3, R217/3, R217/4) soit au vol sans visibilité, à la voltige et au combat (R55B, R55C et R55D).

Ces zones sont activables H24 (à n'importe quelle heure, n'importe quel jour) et leur activation n'est pas annoncée par le SIA ou la DIRCAM. Seul un contact avec les autorités de contrôle de ces zones permet de connaître leur état d'activation.

La R108E1 ne nous concerne pas, dans la mesure ou son plancher se situe au moins au niveau du plancher des TMA qu'elle couvre.

La R108E2, par contre, lorsqu'elle est active, restreint l'altitude maxi autorisée à 1950m dans sa partie correspondant à la TMA 6 (dans ses autres parties, son plancher se situe au-dessus ou au même niveau que le plancher des TMA).

La R108 E3 est bien plus contraignante, puisque qu'elle rabaisse à 1350m le plafond autorisé dans sa partie correspondant à la TMA6.1 (zone Gange, le Vigan, …) en cas d'activation.

Les zones R217/3 et R217/4 se confondent respectivement avec les CTA 3 et 4 et limitent le plafond à 600m/sol … accès interdit donc en cas d'activation (à moins d'être un pro du point bas permanent).

La zone R55B est interdite d'accès (plancher à la surface du sol), la zone R55D limite le plafond à 1200 m (vol thermique difficile) et la R55C (qui chapeaute la R55D et s'étend au-delà vers le NO) à 2250 m.

Dans la pratique, la problématique est donc de connaître l'état d'activation de ces zones (comme pour les CTA). Si les vélivoles du Pic Saint Loup ont des procédures pour s'informer auprès des autorités compétentes et pour diffuser l'information à leurs pilotes, ce n'est pas notre cas … le mode de fonctionnement de notre activité, sans "base fixe", rend difficile la collecte et la diffusion régulière de ces informations auprès des pilotes. Seule une action de notre part permettra de mettre en place les moyens d'information adéquats.

Ou s'informer

Carte aéronautique OACI éditée par le SIA
Répondeur de la DIRCAM diffusant les informations d'activation des zones réglementées : N° vert 0800.24.54.66 (Attention, toutes les zones ne sont pas soumises à annonce).

Site du SIA diffusant des informations sur l'activation des zones réglementées (menu de gauche : NOTAM > AZBA sdu jour ou du lendemain) : http://www.sia.aviation-civile.gouv.fr/

Liste et informations sur les zones réglementées : http://www.dircam.air.defense.gouv....

Site de la Direction de la Circulation Aérienne Militaire (DIRCAM) : http://www.dircam.air.defense.gouv....

Page « documents aéronautiques » sur le site FFVL http://federation.ffvl.fr/node/585





parapente BONS VOLS A TOUS parapente

_________________
Vole en secret au-dessus des Cévennes ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
YOn'AILE
Le Modo
Le Modo
avatar

Masculin Age : 40
Localisation : NÎMES
Date d'inscription : 03/04/2008

MessageSujet: Re: Zones aériennes   Dim 13 Sep - 1:31

Voilà les détails de la carte vue plus haut où sont indiqués les décos en rouge, les plafonds autorisés en noir sous le nom de chaque zone.



PARTIE NORD





PARTIE SUD





PARTIE OUEST




Pour le détail des dérogations WE ou planeur, je cite Nicolas L. dans un autre post : à lire avec les cartes en parallèle pour bien comprendre !

Nicolas L a écrit:


Pour ce qui est des Dérogations : pas directement lisible sur la carte

Ué voila la TMA 3.1 est réhaussée à 4500ft alt donc 1350m à partir du moment que les planeurs sont en activités.
Donc ca c'est valable tout les jours vu qu'ils volent tous les jours, le matin pas sur car parfois on appelle un peut tard genre vers 12h.

Ensuite comme tu dis tout dépend de la R108E3 (en rouge) cette zone est gérée par les militaires (rhone info) en basse couche jusque FL75 (2250m)
la semaine et le week end elle est la plupart du temps désactivée (activée = interdit pour nous , desactivée = c'est bon pour nous), c'est fait pour les planeurs aussi mais celle la est parfois sucesptible d'être reactivée.

La semaine : Si R108E3 inactive : -on peut monter jusque 4500ft alt dans les TMA 3.1 et 4.1 (valflo et jusque la vallée de montoulieu )
-on peut monter jusqu'au FL75 dans "la boite de ganges" :R108E3

Le Week End Si R108E3 inactive : -on peut monter jusque 4500ft alt dans la TMA 3.1
-on peut monter jusqu'au FL75 alt dans la TMA 4.1
-on peut monter jusqu'au FL95 alt (2850m)dans la "boite de ganges" (et oui ca c'est pas sur la carte en fait,pour les curieux : R108E3 s'arrete au FL75 mais la zone de FL75 à FL95 qui appartient a montpellier est refilée au militaire le week end qui la désactive en meme tps que la R108E3, donc sur les contours définis par la R108E3 on peut monter jusqu'au FL95.

Je vous laisse convertir les 4500ft , FL75 et FL95
pouce

4500ft : 1350m
FL75 : 2250m
FL95 : 2850m


_________________
Vole en secret au-dessus des Cévennes ...


Dernière édition par YOn'AILE le Lun 14 Sep - 18:45, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nicolas L
Utilisateur
Utilisateur
avatar

Masculin Age : 28
Localisation : Saint Gély du Fesc
Date d'inscription : 09/04/2008

MessageSujet: Re: Zones aériennes   Lun 14 Sep - 12:18

Good Job !

Là je pense que tout le monde pourra bien identifier les limites des zones sur nos sites.

Est ce que tu as moyen de mettre aussi une image pour le relief de la Séranne direction le cirque de la séranne et pic de Baudille ?

Car parfois on est tenté de décaler au nord pour pouvoir monter au dela de 1350m : prés du déco ouest la ligne est vite franchie tandis que plus on va vers l'ouest (cirque etc) plus il faut se rendre compte que la ligne n'est pas si proche au nord.

Merci en tout cas Clin d'oeil

PS: si tu veux supprimer mon post te gène pas jpense que c'est bien que ce topic reste concis :)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.parapente.new.fr
YOn'AILE
Le Modo
Le Modo
avatar

Masculin Age : 40
Localisation : NÎMES
Date d'inscription : 03/04/2008

MessageSujet: Re: Zones aériennes   Lun 14 Sep - 18:46

salut

Voilà ! J'ai ajouté la carte Seranne-Pic Baudille dans mon post précédent !
